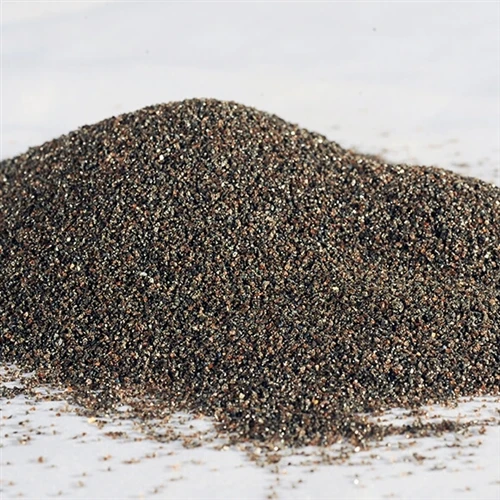

Khi muaoxit nhôm màu nâuđối với các ứng dụng chịu lửa, đừng chỉ tập trung vào giá cả. Ba yếu tố quan trọng nhất: hàm lượng alumina, sự phân bố kích thước hạt và mức độ tạp chất. Thực hiện đúng những điều này sẽ giúp giảm vết nứt trong gạch chịu lửa và duy trì tuổi thọ của lớp lót lò đáng tin cậy.
Bạn nên tìm kiếm nội dung Alumina nào?
Hàm lượng alumina cao hơn thường có nghĩa là hiệu suất nhiệt độ cao tốt hơn. Ôxít nhôm màu nâu thường được phân loại thành vật liệu cao cấp, cấp một và cấp hai dựa trên hàm lượng alumina. Vật liệu cao cấp và cấp một thường được ưu tiên cho các ứng dụng chịu lửa, trong khi vật liệu cấp hai phù hợp hơn cho các khu vực có yêu cầu ít khắt khe hơn.
| Cấp | Nội dung Alumina | Tạp chất sắt và titan | Ứng dụng điển hình |
|---|---|---|---|
| Phần thưởng | Trên 95% | Thấp; Fe₂O₃ dưới 0,35% | Gạch chịu lửa cao cấp, muôi thép đúc |
| Lớp một | Trên 93,5% | Vừa phải; Fe₂O₃ dưới 0,5% | Gạch đúc và gạch chịu lửa thông dụng |
| Lớp hai | Trên 90% | Tương đối cao | Vật liệu chịu lửa thông thường và sàn chịu mài mòn |
Hãy nhớ một con số quan trọng: đối với những khu vực có nhiệt độ cao như muôi thép và lò cao, hàm lượng alumina không được giảm xuống dưới 95%. Ngay cả sự chênh lệch hai điểm phần trăm cũng có thể ảnh hưởng đến độ bền nhiệt độ cao và rút ngắn tuổi thọ của lớp lót chịu lửa.
Bạn nên chọn phân bố kích thước hạt như thế nào?
Ôxít nhôm màu nâu cho các ứng dụng chịu lửa thường được cung cấp dưới dạng hạt được phân loại, với bốn phạm vi kích thước tiêu chuẩn: 0–1 mm, 1–3 mm, 3–5 mm và 5–8 mm. Các hạt thô tạo thành khung cấu trúc và cung cấp độ bền, trong khi các hạt mịn hơn lấp đầy khoảng trống giữa các hạt lớn hơn.
Không nên chỉ sử dụng một kích thước hạt. Việc pha trộn không đúng cách có thể để lại độ xốp quá mức trong gạch chịu lửa nung và làm giảm độ bền của chúng. Một cách tiếp cận phổ biến là kết hợp các hạt thô, trung bình và mịn theo công thức, sau đó thêm bột mịn khoảng 200 lưới để lấp đầy các khoảng trống còn lại và đạt được hỗn hợp được phân loại tốt.
Điều gì xảy ra khi mức độ tạp chất quá cao?
Sắt và titan là hai tạp chất quan trọng cần theo dõi. Quá nhiều sắt có thể thúc đẩy sự hình thành các pha có nhiệt độ nóng chảy thấp ở nhiệt độ cao, khiến gạch chịu lửa mềm đi trong quá trình sử dụng. Lượng titan quá mức có thể làm tăng sự thay đổi kích thước sau khi nung, làm tăng nguy cơ nứt lớp lót lò.
Luôn kiểm tra báo cáo kiểm tra oxit nhôm màu nâu. Đối với vật liệu cao cấp, hàm lượng Fe₂O₃ dưới 0,35% là thông tin tham khảo hữu ích. Hàm lượng TiO₂ thường nằm trong khoảng 1,7%–3,4%.
Nếu một trong hai giá trị vượt quá giới hạn được chỉ định cho ứng dụng của bạn thì giá mua thấp hơn có thể không biện minh được cho rủi ro. Việc tiết kiệm nguyên liệu thô có thể dễ dàng bị lấn át bởi chi phí cho việc ngừng hoạt động và sửa chữa lò ngoài kế hoạch.
Khi chọn oxit nhôm màu nâu cho các ứng dụng chịu lửa, hãy chọn vật liệu có ít nhất 95% alumina cho vùng nhiệt độ cao, kết hợp các kích thước hạt từ 0–1 mm đến 5–8 mm theo công thức yêu cầu và xác minh hàm lượng sắt và titan trong báo cáo kiểm tra. Việc kiểm tra ba yếu tố này giúp giảm rủi ro trong việc lựa chọn vật liệu và cải thiện hiệu suất vật liệu chịu lửa.
